Mult mai rapid decât soluția de stocare microSD
În context: Cea mai recentă versiune a Raspberry Pi Foundation, Pi 500 Keyboard PC, integrează puternicul Raspberry Pi 5 într-un design elegant și compact de tastatură. Factorul de formă inovator poziționează Pi 500 ca un potențial schimbător de joc pentru sarcini ocazionale de calcul și productivitate ușoară. Cu toate acestea, lipsa suportului de stocare NVMe M.2 îl împiedică să își atingă întregul potențial.
Omisiunea este o alegere deliberată de a menține costurile cât mai mici posibil, unitatea având un preț de doar 90 USD. În schimb, dispozitivul include un card microSD clasa A2 de 32 GB, care ar trebui să fie suficient pentru majoritatea sarcinilor. Cu toate acestea, stocarea microSD este considerabil mai lentă, iar o actualizare NVMe ar putea crește semnificativ performanța.

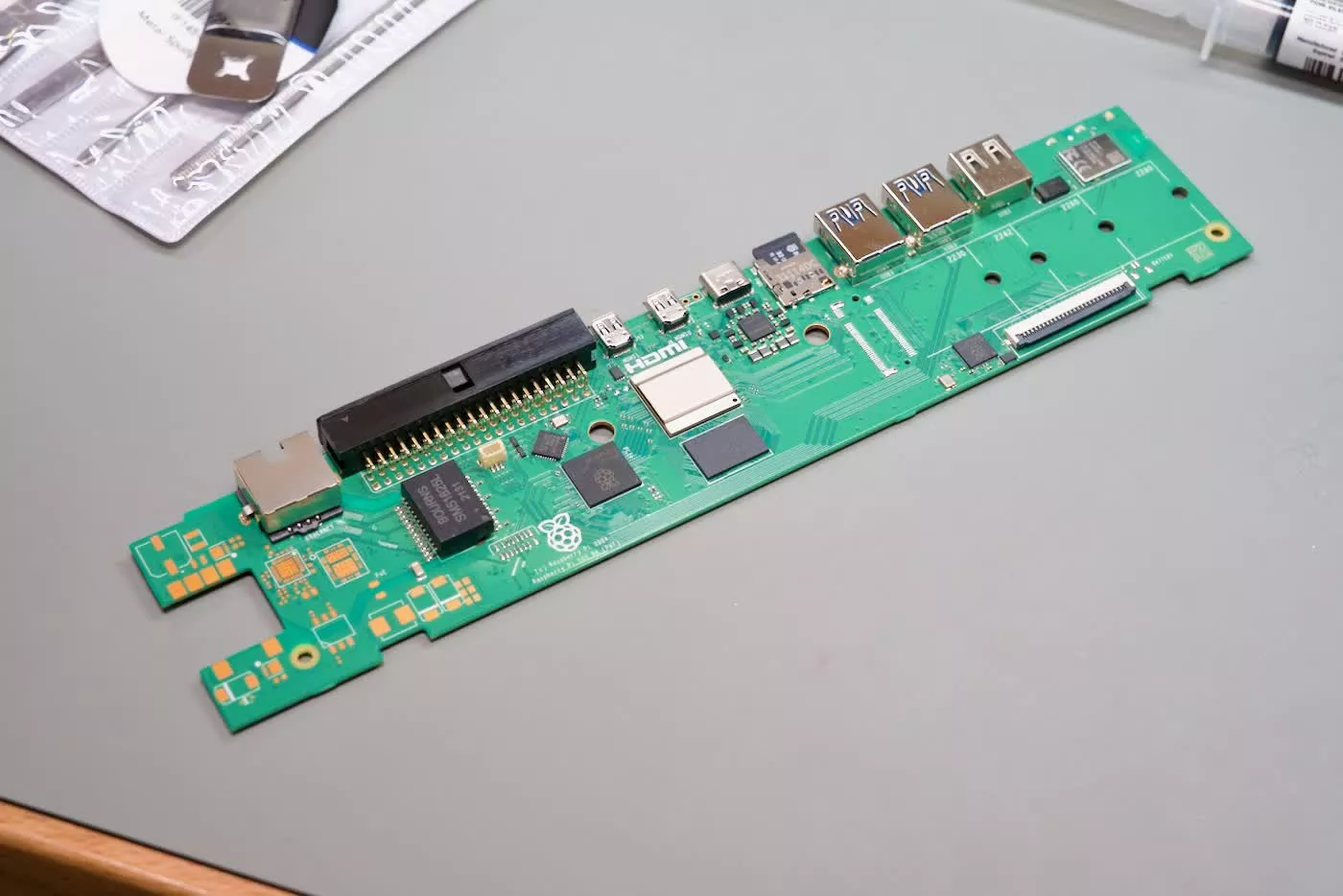

Interesant este că dispozitivul are ceea ce pare a fi un slot M.2, dar îi lipsește soclul necesar pentru a-l folosi.
Comunitatea Raspberry Pi extrem de ingenioasă a acceptat provocarea direct și a reușit.
Povestea a început când un entuziast anonim al Pi 500 a contactat Jeff Geerling, un dezvoltator și YouTuber de tehnologie popular, cu instrucțiuni pentru a da o nouă viață antetului PCB nefolosit al dispozitivului.

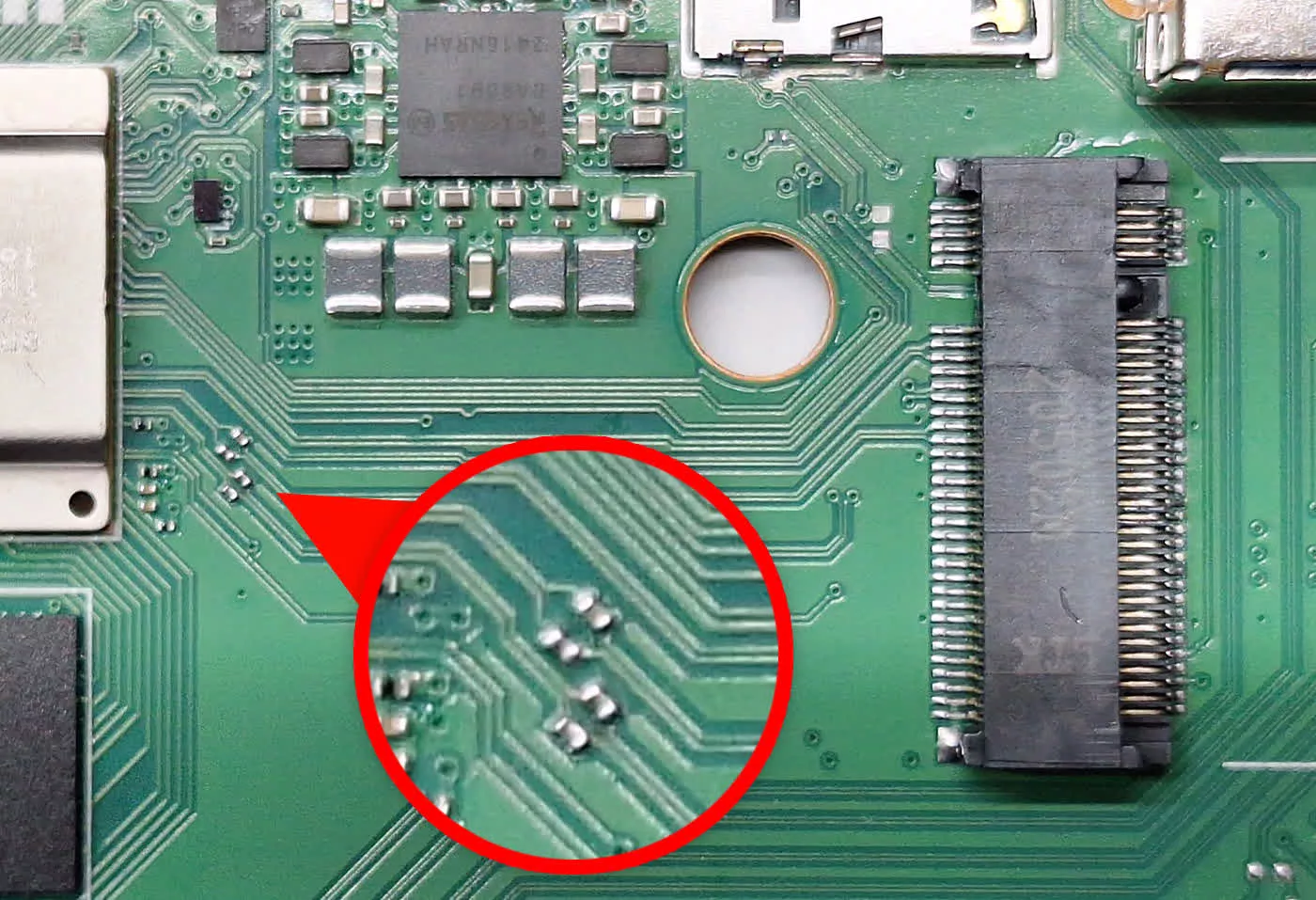

Geerling a detaliat cunoștințele modderului într-o postare pe blog publicată pe 13 decembrie. Procesul implică lipirea mai multor condensatoare minuscule pe liniile PCIe conectate la slotul M.2. Nu este o sarcină simplă, care necesită o mână fermă, un microscop de calitate și abilități avansate de lipire pe suprafață.
Odată ce condensatorii sunt la locul lor, următorul pas este instalarea mufei M.2 în sine, pe care Geerling o descrie drept „comparativ ușor”.
Un alt pas crucial implică conectarea unei surse de alimentare externe de banc. Această tensiune suplimentară alimentează slotul M.2 instalat și componentele acestuia, permițând lui Pi 500 să recunoască și să utilizeze în sfârșit stocarea NVMe.
Cu toate acestea, sursa de alimentare de bancă s-a dovedit a fi inutilă. După ce a experimentat cu convertorul DC/DC situat pe partea din spate a PCB-ului, modderul a descoperit o modalitate de a alimenta unitatea NVMe folosind în întregime sursa de alimentare internă a lui Pi 500.
Tocmai am populat și funcționează slotul M.2 de pe Raspberry Pi500 al meu. Lucrez la pregătirea unei liste Digikey cu piesele de care aveam nevoie pentru a reuși. @geerlingguy @Raspberry_Pi pic.twitter.com/DgJx7xIGtW
– Samuel Hedrick (@ChoptecOfficial) 15 decembrie 2024
Și destul de sigur, un alt utilizator, @ChoptecOfficial, a asamblat cu succes întregul circuit, demonstrând că un SSD NVMe poate rula într-adevăr de la sursa de alimentare internă a lui Pi 500.
Pentru cei suficient de îndrăzneți să abordeze acest mod, un cuvânt de precauție: veți avea nevoie de instrumentele de lipit potrivite și de experiență semnificativă în repararea și modificarea de precizie a electronicelor. Cu toate acestea, șansa de a debloca întregul potențial al PC-ului cu tastatură Raspberry Pi 500 ar putea face ca provocarea să merite.
Dacă sunteți gata să încercați, blogul lui Geerling oferă un ghid pas cu pas pentru a vă ajuta pe parcurs.
Credit imagine: Jeff Geerling
