Câtă putere poate trage o placă grafică PCIE X16 doar de la placa de bază?

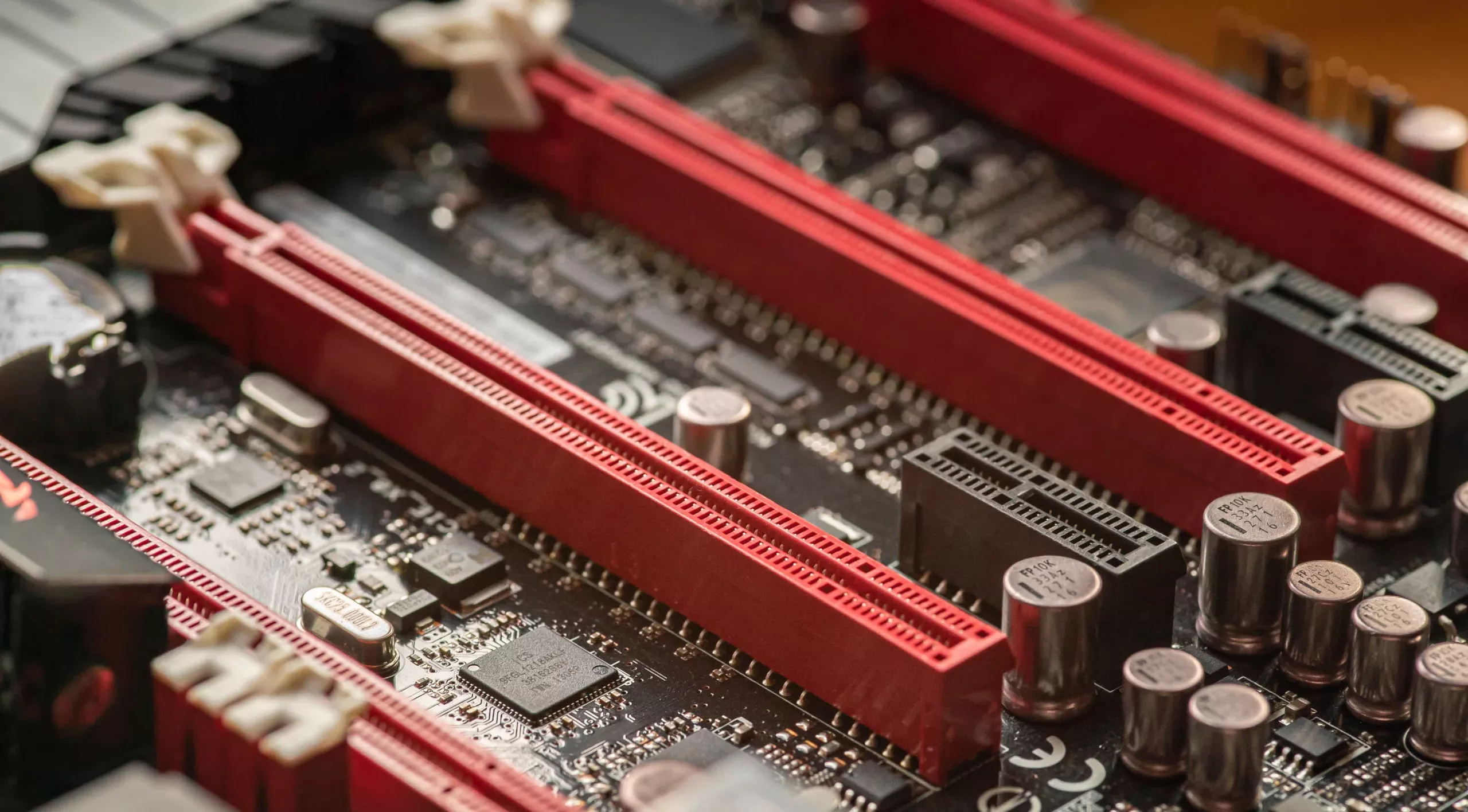

Când este instalat în slotul PCIe X16 al unei plăci de bază, o placă grafică, cum ar fi GeForce RTX 5080, poate trasa până la 75 de wați de putere direct din slot. Această putere provine de la șinele de bază +3.3V și +12V (3.3V × 3A +12V × 5.5A), care este maximul definit de specificația de bază PCI Express pentru un slot X16 (această limită a rămas consecventă pe PCIe 1.0 prin PCIe 5.0).

Fără conectori de alimentare suplimentari, acest 75W este puterea totală disponibilă pentru placa grafică. GPU-uri la nivel de intrare sau cu putere redusă poate funcționa în întregime în această limită. Cu toate acestea, cele mai moderne GPU-uri de gamă medie și de înaltă calitate necesită o putere semnificativ mai mare pentru a-și atinge potențialul de performanță completă.

Pentru a furniza această putere suplimentară, cardurile grafice includ de obicei unul sau mai mulți conectori suplimentari PCIE Power:

• Un conector PCI cu 6 pini poate furniza până la 75 W.
• Un conector PCI cu 8 pini poate furniza până la 150W.
• Conectorul mai nou și controversat de 12VHPWR (introdus alături de standardele de alimentare cu alimentare a puterii ATX 3.0 ATX 3.0) poate livra până la 600W printr -un singur cablu. Acest conector este din ce în ce mai frecvent pe GPU-uri de înaltă calitate.

Pentru alte tipuri de carduri PCIe:

• Cardurile PCIe X4 și X8 pot trasa până la 25W din slotul pentru placa de bază.
• Cardurile PCIe X1 sunt limitate la 10W, cu excepția cazului în care sunt configurate ca card „cu înălțime completă” sau „cu putere mare”, caz în care pot trasa până la 25W.
