Cunoașteți proiecția întreruptă a homolozinei Goode?
2 min.

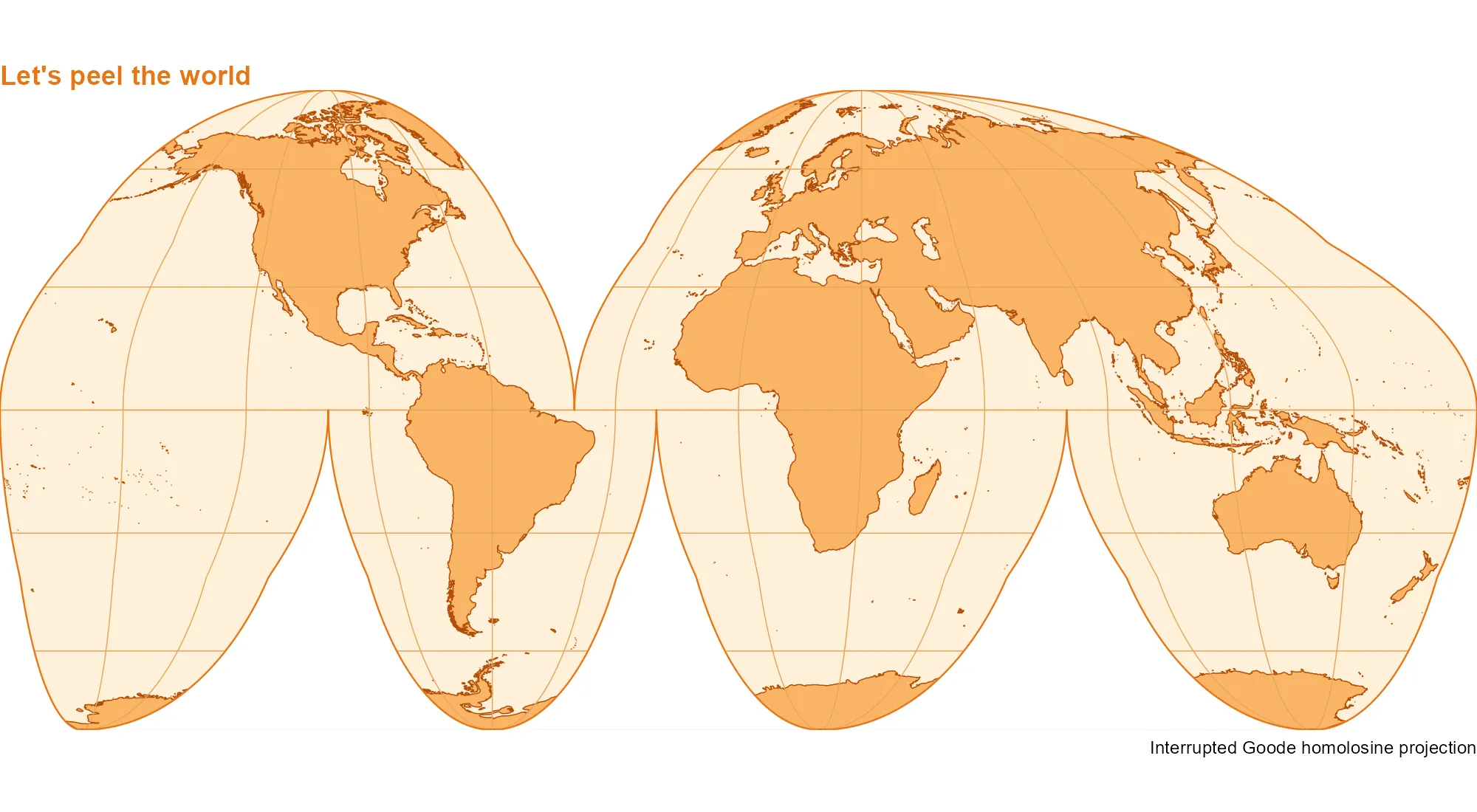

Ce s-ar întâmpla dacă am decoji Pământul ca o portocală? Proiecția întreruptă a homolozinei Goode ne oferă ceva aproape de asta! Această proiecție cu suprafețe egale păstrează zonele relative în timp ce împarte harta lumii în lobi. Adăugați câteva nuanțe de portocală și lumea noastră este gata de coajă.
Să reușim cu sf, giscoR şi ggplot2. În primul rând, obținem liniile de coastă și desenăm conturul, urmând tăieturile dintre lobi.
library(sf) library(ggplot2) library(giscoR) world <- gisco_get_coastal_lines(resolution = 10) goode_crs <- "+proj=igh" lat <- c(90:-90, rep(c(-90:0, 0:-90), 3), -90:90, 90:0, 0:90, 90) lon <- c( rep(180, 181), rep(c(80.01, 79.99, -19.99, -20.01, -99.99, -100.01), each = 91), rep(-180, 181), rep(c(-40.01, -39.99), each = 91), 180 ) outline <- st_sfc(st_polygon(list(cbind(lon, lat))), crs = 4326) |> st_transform(goode_crs) rectangle <- st_as_sfc(st_bbox(outline) * 1.1) mask <- st_difference(rectangle, outline)
Apoi, desenăm meridianele și paralelele în fiecare lob, astfel încât acestea să nu se conecteze peste tăieturi.
lobes <- list(
c(-180, -40, 0, 90), c(-40, 180, 0, 90),
c(-180, -100, -90, 0), c(-100, -20, -90, 0),
c(-20, 80, -90, 0), c(80, 180, -90, 0)
)
lines <- lapply(lobes, function(b) {
west <- b(1) + 0.01
east <- b(2) - 0.01
south <- max(b(3), -89.99)
north <- min(b(4), 89.99)
meridians <- seq(-180, 180, 30)
meridians <- meridians(meridians > west & meridians < east)
parallels <- seq(-60, 60, 30)
parallels <- parallels(parallels >= south & parallels <= north)
c(
lapply(meridians, function(x) {
st_linestring(cbind(x, seq(south, north, length.out = 181)))
}),
lapply(parallels, function(y) {
st_linestring(cbind(seq(west, east, length.out = 361), y))
})
)
})
grat <- st_sfc(do.call(c, lines), crs = 4326) |>
st_transform(goode_crs)
La final, adăugăm paleta portocalie. Masca ascunde orice în afara conturului și menține marginile cojii noastre ordonate.
ggplot() +
geom_sf(data = outline, fill = "#FFF0D9", colour = NA) +
geom_sf(data = world, fill = "#F9B566", colour = "#B34D08", linewidth = 0.25) +
geom_sf(data = grat, fill = NA, colour = "#E8A45B", linewidth = 0.25) +
geom_sf(data = mask, fill = "white", colour = NA) +
geom_sf(data = outline, fill = NA, colour = "#E87516", linewidth = 0.4) +
coord_sf(
crs = goode_crs,
xlim = st_bbox(outline)(c("xmin", "xmax")),
ylim = st_bbox(outline)(c("ymin", "ymax")),
expand = FALSE,
datum = NA
) +
theme_void() +
theme(
plot.background = element_rect(fill = "white", colour = NA),
plot.title = element_text(color = "#E87516", face = "bold")
) +
labs(
title = "Let's peel the world",
caption = "Interrupted Goode homolosine projection"
)
Abordarea schiță și mascare urmează exemplul de homolozină Goode întreruptă al lui Claus O. Wilke. Pentru mai multe despre proiecțiile hărților, consultați Projections cartographiques de la Pyranhia : le guide pour ne pas y laisser sa santé mentale (în franceză).
